ブラウザで操作する赤外線リモコン

リモコンデータ:

予めパソコンやスマホにリモコンデバイスを接続しておきます(上にデバイス名が表示されます)。
Bluetooth接続の場合はで接続します。
リモコンデバイスに向けて、「本物のリモコン」のボタンを押すと、リモコンデータが表示されます(3章参照)。
を押すと、表示されているリモコンデータがリモコンデバイスから送信されます。
手動でリモコンデータを入力してを押してもOKです。

(更新中)

ブラウザで操作する赤外線リモコン

小山智史

(更新履歴)

このページは更新中です。
2024.3.1 Webで公開

目次
1. 概要 2. 動作環境 3. 信号登録済リモコンアプリ 4. 学習式リモコンアプリ 5. リモコンデバイス (付録1) リモコンデータについて (付録2) M5 IR REMOTE のリモコン信号を強力にする改造

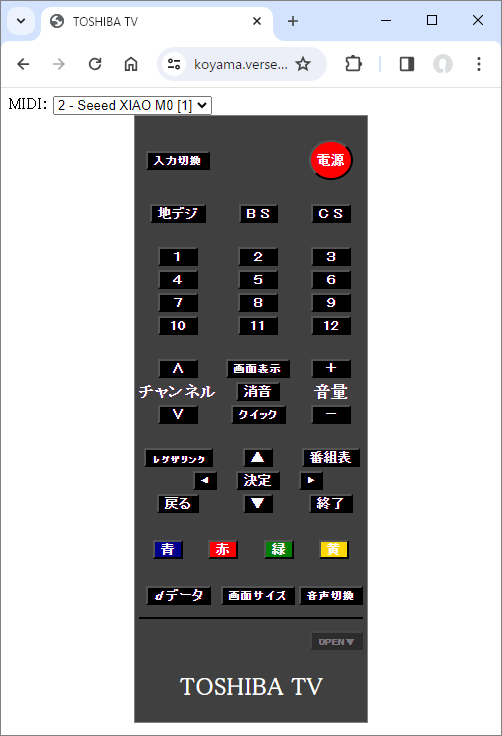

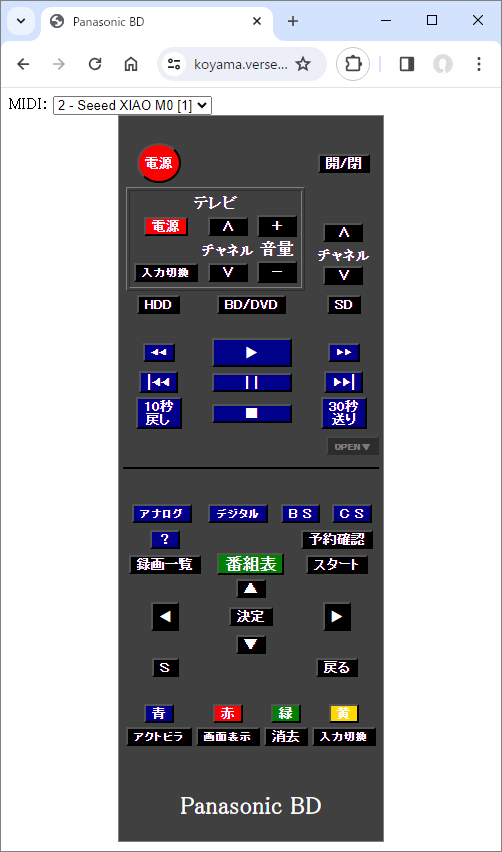

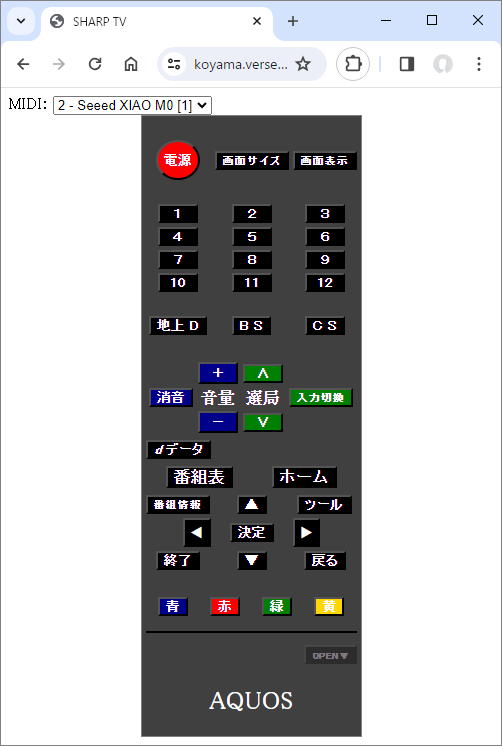

(信号登録済リモコンアプリ)...ボタンを押すとリモコンデータを確認できます

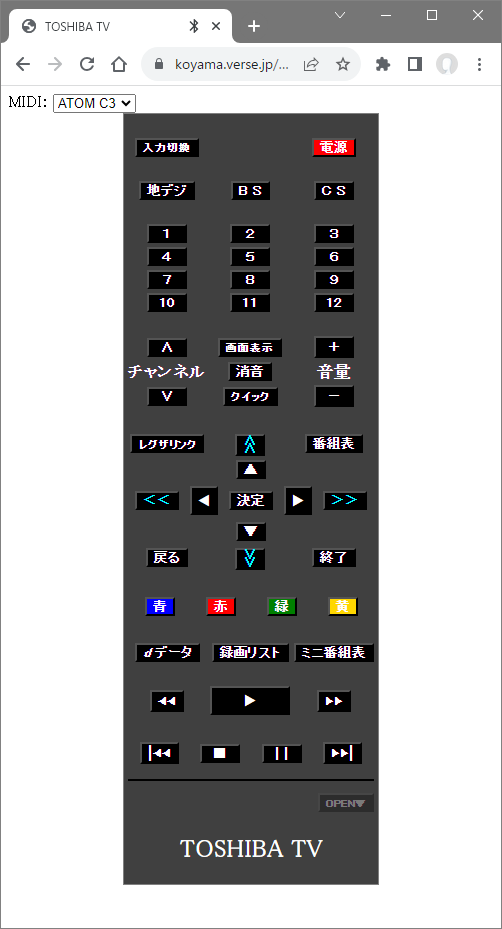

(学習式リモコンアプリ)

テレビ(各社対応)

1. 概要

　パソコンやスマートホンからブラウザ操作で利用する赤外線リモコンです。パソコンやスマートホンにリモコンデバイス(マイコン+赤外線送受信ユニット)を接続して利用します。

　リモコンアプリはWebサーバに置いて共同で利用することもできますし、自分専用のリモコンアプリ(HTMLファイル)を作ってパソコンに置いて利用することもできます。

　遠隔地のデバイスを操作できるわけではありません。

　通常のリモコン操作が困難な障害者の方も、「パソコン操作が可能であれば」利用できます。また、よく使うボタンを精選したり、ボタンを大きくしたり、Webページを工夫して使いやすくすることができます。

　今後、「1-finger(なんでもリモコン2)」や「最適符号化入力法」と組み合わせて、重度障害者向けの「操作回数(または操作時間)を最小にするリモコン」を作りたいと考えています。

2. 動作環境

　以下のブラウザおよびマイコンで動作します。Arduino Leonardo/ProMicro はメモリが不足するため利用できません。リモコンデバイスについては5章をご覧ください。

		USB接続の場合(パソコン)	Bluetooth接続の場合(パソコン・スマホ)
パソコンやスマホとブラウザ		Windows版Chrome, Edge など (Web MIDI API 対応ブラウザ)	Windows版Chrome, Edge, Android版Chrome など (Web MIDI APIおよび Web Bluetooth 対応ブラウザ)
リモコンデバイス	マイコン	XIAO samd21 など (webio2.inoを書き込んでおく)	XIAO ESP32, ATOM lite など (webio2.inoを書き込んでおく)
リモコンデバイス	赤外線送受信ユニット	M5 IR REMOTE ユニットや赤外線送信/受信モジュール ※ 信号登録済のリモコンページを利用する場合は受信モジュールは必要ありません。更に、テレビからリモコンデバイスまで1m程度の近距離であれば、M5 ATOM liteに関しては内蔵の赤外線LEDを利用できます。

　下の写真左は M5ATOM lite と M5 IR REMOTE ユニットの組み合わせでシンプルです。至近距離であれば M5ATOM lite に内蔵の赤外線LEDを使用でき、写真右のようにマイコンのみでも利用できます。

3 信号登録済リモコンアプリ

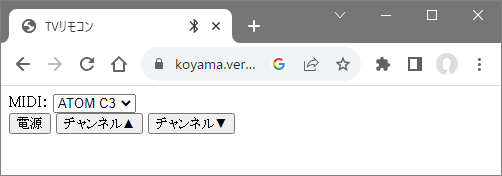

　以下は「東芝テレビ用簡易リモコン」の表示画面で、ボタンを押すとリモコンデバイスからリモコン信号が送信されます。

　このページは、以下のようにシンプルなものです。

toshiba_tv0.html:

<!DOCTYPE html> <html><head> <meta charset="utf-8"> <title>TVリモコン</title> <script src=webio2.js></script> </head><body> <button onclick=IRsend(8,0x40,0x12)>電源</button> <button onclick=IRsend(8,0x40,0x1b)>チャンネル▲</button> <button onclick=IRsend(8,0x40,0x1f)>チャンネル▼</button> </body></html>

　5行目でwebio2.jsを読み込んでいます。

　7～9行目の「onclick=...」の箇所で、赤外線信号を送信するためのIRsend関数を呼び出しています。この関数はwebio2.jsで定義されています。

　このリモコンアプリは東芝テレビ用で、リモコンデータは、は[8,0x40,0x12]、は[8,0x40,0x1b]、は[8,0x40,0x1f]で、ボタンが押されると対応する赤外線信号を送信するようになっています。

　手元にあるリモコンが、どのボタンを押すとどのような信号が送信されるかは、このページの冒頭で調べることができます(リモコンデバイス必要)。

　このページの冒頭のような本物のリモコンに似せた画面にすることもできます。テレビとビデオレコーダーなど、複数の機器のリモコンをひとつにまとめることもできます。「自分専用のリモコンアプリ」を作ってみてください。

4. 学習式リモコンアプリ

　学習式リモコンアプリは、リモコンデータを登録してから利用します。

　以下は「学習式リモコン(簡易版)」の初期表示です。リモコンデータが登録されていないボタンは暗い表示となります。

　ボタンを長押しすると、ボタンが5秒間点滅状態となります。この間に、リモコンデバイスの受光部に向けて手元のテレビリモコンの該当するボタンを押すと、リモコンデータが登録されます。(ボタンを押す必要はありません)

　リモコンデータは「ブラウザに」保存されます。他のパソコンやスマホで利用する場合は、改めて登録する必要があります。

　リモコンデータを調べて、手動で入力することもできます。その場合は、入力後にボタンを押します。

　このページ冒頭の学習式リモコンは、ボタンの数を増やして実用的にしたものです。

　なお、エアコンなど信号を登録できないリモコンもあります。

　リモコンデータを登録すれば、ボタンを押すと、リモコン信号が送信されます。

5. リモコンデバイス

　リモコンデバイスはマイコンと赤外線送受信ユニット(M5 IR REMOTE または赤外線送信モジュールと赤外線受信モジュールの組み合わせ)で、下表のようにいろいろな作り方があります。

　マイコンは、XIAO samd21, XIAO ESP32, ATOM lite などが利用できます。Arduino Leonardo/ProMicro はメモリが不足するため利用できません。マイコンにはWebIOのスケッチ(webio2.ino)を書き込んでおきます。

　なお、信号登録済のリモコンアプリを利用する場合は受信モジュールは必要ありません。

パソコンと USB接続	XIAO samd21
パソコンと USB接続	XIAO samd21
パソコンやスマホと Bluetooth接続	XIAO ESP32C3
	XIAO ESP32C3
	M5ATOM lite C3
	M5ATOM lite C3 (1m程度の至近距離であれば内蔵のIR LEDでOK)
